当前位置:产品中心 - 智能照明控制系统
智能照明控制系统
发布者:admin  点更新时间:2020-10-21

一、系统概述

智能照明管理系统主要对公共照明进行包括远程控制开关、照明回路运行状态和手自动状态监测就地控制等监控,系统预留接口对接照明用电数据,在帮助用户提高管理效率的同时,还能够结合实际运行情况及业务模式,通过制定合理的控制模式实现照明节能。

产品广泛应用于商厦、学校、公园、体育馆、展览馆、工业园区、机场、铁路、车站、变电站等地的灯光控制、消防联动、能耗监测和节能管控。

二、系统配置说明

(1)8路智能照明控制器485扩展接口可接4路智能照明控制器(4变量)、智能开关面板(6变量)、4路智能调光模块(4变量、)照度传感器(1变量)等设备,布线长度应小于300米;8路智能照明控制器和扩展的4路智能照明控制器和4路智能调光模块应设置在同一个控制配电箱内。

(2)8路智能照明控制器485接口扩展设备总变量不超过32个。

(3)智能照明控制器输出触点,白炽灯20A,24V,电子镇流器(led灯,节能灯)16A,277VAC。

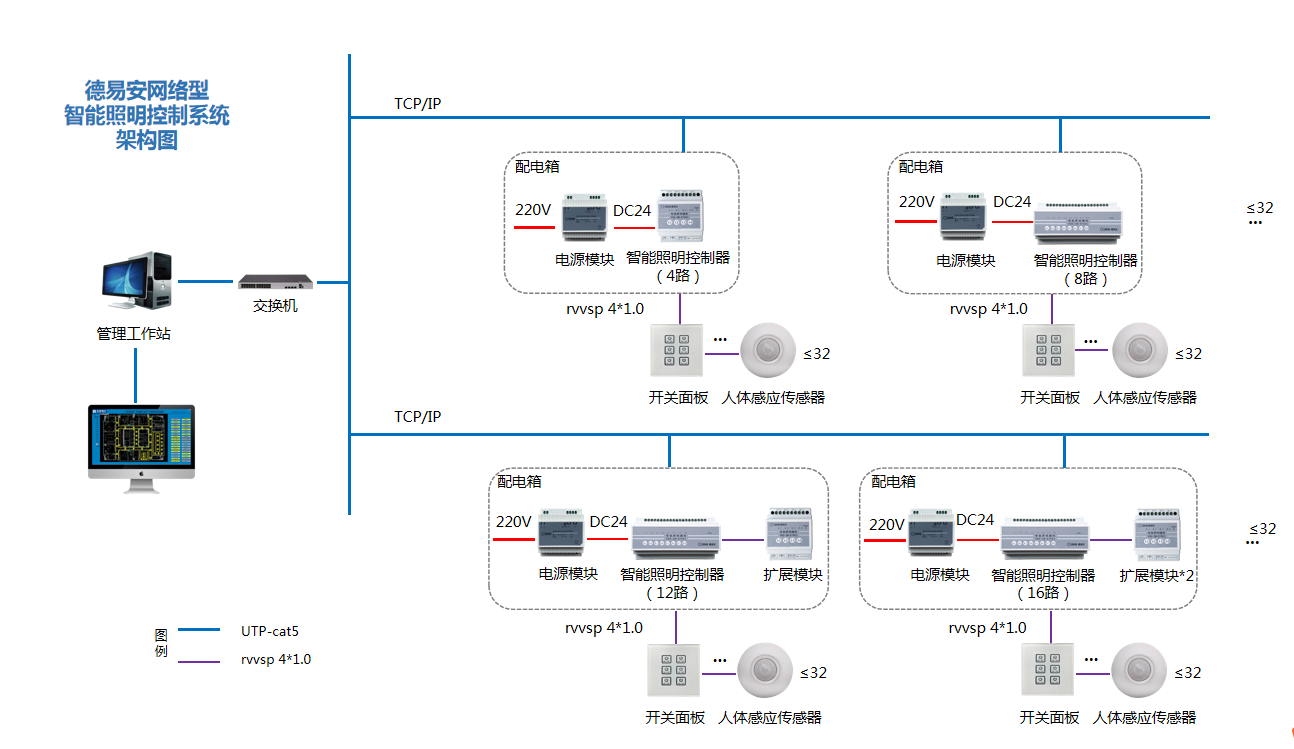

三、系统结构

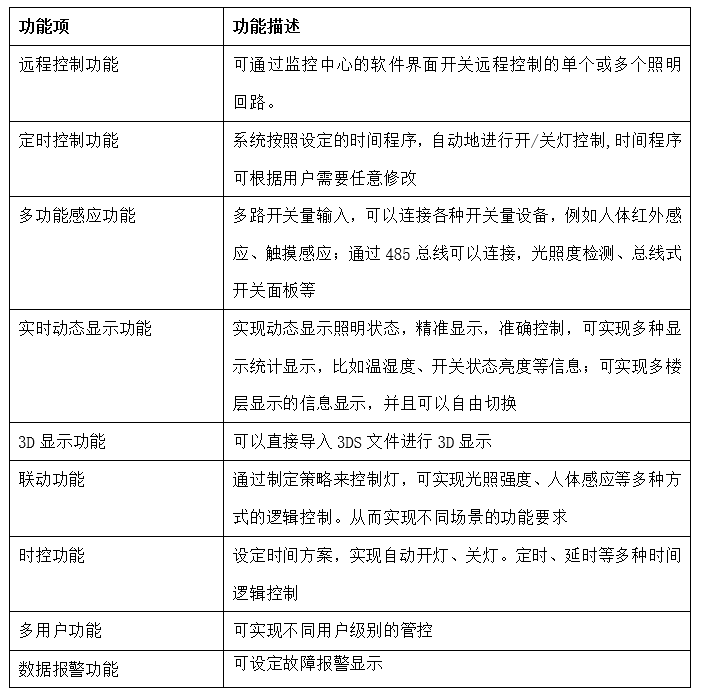

四、系统功能


五、系统界面

image.png image.png image.png image.png

image.png image.png image.png image.png

六、主要产品

6.1 EHS-ZM-E7801智能照明控制器


6.1.1产品特点

1)具有远程集中控制与本地控制功能;

2)具有消防联动功能(强启或强切可选,默认强启);

3)负载状态显示功能;

4)可编程自动控制(每回路可设定开关时间);

5)具有远程编程和管理功能;

6)通讯方式与中心TCP协议通信,与扩展模块或传感器RS485通讯,标准Mod-bus协议;

7)多路开关量输入,可以连接各种开关量设备,例如人体红外感应。通过485总线可以连接,光照度检测、总线式开关面板等;

8)无线功能,配置Wi-Fi或2G、4G无线路由器。

6.2 智能照明网关EHS-ZM-E7808


1、将协议转换为TCO/IP协议;

2、设备具有2路标准RS485通讯接口,*多可负载64个485数据终端设备;

3、选配1路M-bus接口;

4、支持照明逻辑下载。

6.3 EHS-ZM-E7802开关面板


6.3.1产品特点

1、可远程控制;

2、触摸面板;

3、每个开关均带指示;

4、具有本地编地址功能;

5、通讯方式RS485通讯,标准MODBUS协议或者CAN通信。

6.4 EHS-ZM-E7803智能照明控制器


6.4.1产品特点

1、具有远程集中控制与本地控制功能;

2、负载状态显示功能;

3、自动控制(每回路可设定开关时间);

4、具有远程编程和管理功能;

5、通讯方式RS485通讯,标准MODBUS协议。

6.5 EHS-ZM-E7804电源模块


6.6 EHS-ZM-E7807智能调光模块


6.6.1产品特点

1、具有远程集中控制与本地控制功能;

2、负载状态显示功能;

3、自动控制(每回路可设定开关时间);

4、具有远程编程和管理功能;

5、通讯方式RS485通讯,标准MODBUS协议。

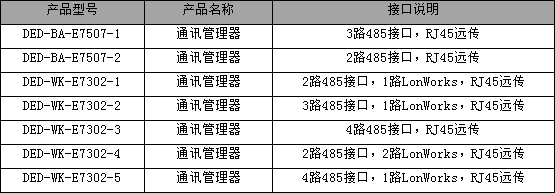

七、产品选型
