联网温控器管理系统
发布者:德易安  点更新时间:2022-06-24

一、系统概述

中央空调系统空调末端很多,为了更好地进行工程管理和使用,EHS提供专用联网温控器管理软件和管理系统。能够快速监控现场每一个末端,调试方便,维护简单,并支持中央空调当量计费系统。

二、系统功能

1. 本地基本远程控制功能远程控制开关机功能远程设置监测室内温度和联动报警功能远程控制温度远程设置风机三速远程设置制冷、制热及通风模式远程摄氏度华氏度切换功能远程睡眠状态设置功能

2. 节能控制功能远程设置设定温度*高限和*低限远程设置温控器本地操作权限远程监控阀门状态辅助当量计费功能远程监测外接开关量信号,外接温度传感器,并设置联动模式远程设置房间节能和联动控制模式,实现门禁、红外、门磁、窗磁联动控制和限温模式

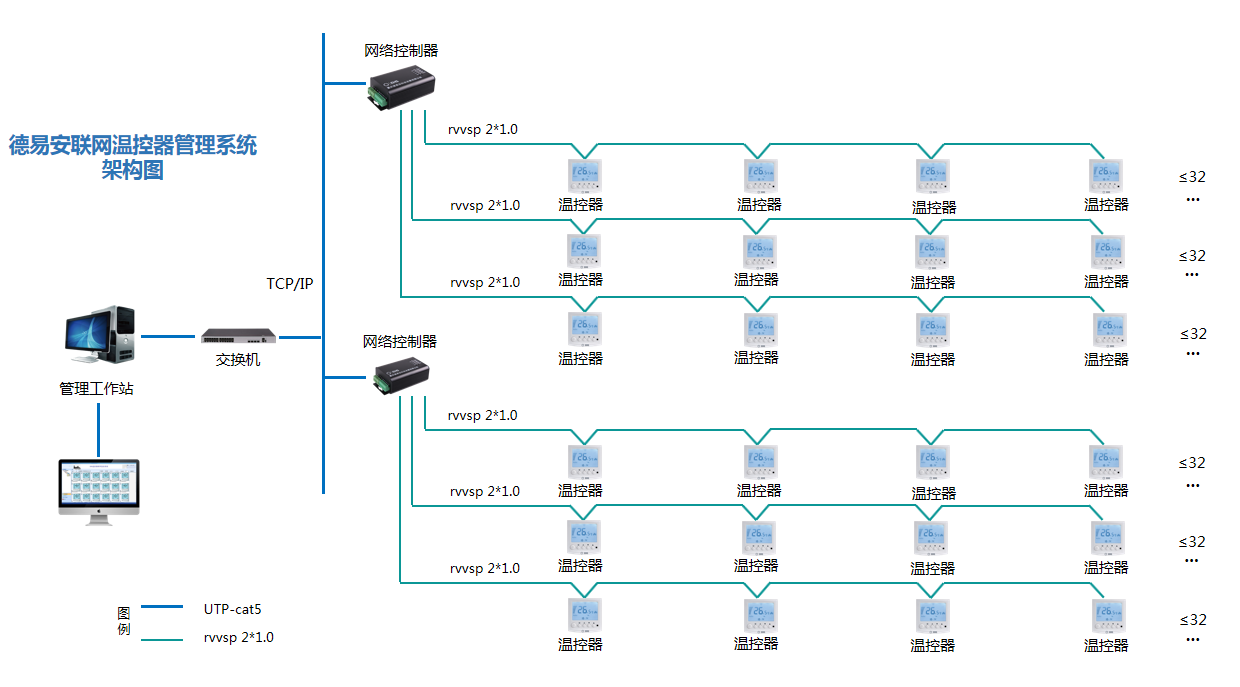

三、系统结构


四、主要产品介绍

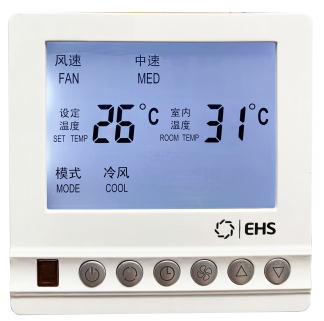

4.1温控器


4.1.1产品概述

EHS-WK-E8101温控器用于公共建筑、家庭居室等环境的温度控制,温控器通过控制中央空调分户风机盘管及电动阀等,从而实现对房间温度的控制。温控器不仅符合人们对环境舒适度的要求,又能节省能源,同时能根据计量合理计费,做到多用多付费,少用少付费。

适用于二管制风机盘管/四管制风机盘管/两管制不控阀或两管制两线阀风机盘管/两管制三线阀或四管制两线阀风机盘管。

4.1.2产品特点

外观新颖,液晶显示清晰;

均采用本地220VAC供电;

电源采用变压器降压,安全可靠;

外壳采用ABS阻燃材料;

可根据实际需求定制不同系列产品,满足个性化需求。

4.1.3主要功能

温控器开、关控制;

室内温度设定;

室内温度显示;

手动或自动控制风机三速;

冷风、暖风及睡眠模式设定;

温度校准功能;

LED背光(背光型)。

4.2 TCP/IP网络控制器


    4.2.1产品特点

    低功耗,高稳定性,快速启动性能工业级485隔离;

    铝合金拉模外壳设计,屏敝性强、高抗电磁干扰;

    可实现温控器通讯实现楼层监控。

    4.2.2适用场所

        适合需要温控器联网监控场所

    4.2.3设备选型

型号

技术参数

DED-WK-E7302-1

支持2路温控器,每路不超过32台;支持1路M-BUS表具接口

DED-WK-E7302-2

支持3路温控器,每路不超过32台;

4.3 EHS-WK-E8101-2 (0~10V)温控器


    4.3.1产品概述

        本产品适用于中央空调风机盘管( 直流无刷无级调速) 系统的室内温度控制。通过温控器内部的温度传感器,检测出房间温度,并实时与用户设定的温度相比较,控制风机盘管的风速运行档位和电动阀和电热执行器的开启与关闭,达到调节室内温度、舒适、节能的目的。

        EHS-WK-E8101-2(0~10V)具有RS485 联网功能,标准的Modbus 协议。适用于二管制、四管制水系统。

    4.3.2产品特点

        l按键反应灵敏,大大提升操作体验

        l多种颜色可选,适用于不同的装修风格

        l可控直流无刷无级调速风盘

        l外观造型时尚大方

        l菜单设置各项参数,方便灵活

        l采用HTN 液晶和白色背光,界面更清晰,视角更开阔

        l房间温度/ 设定温度可切换显示

        l合理的结构更好地控制机身发热,控温更灵敏

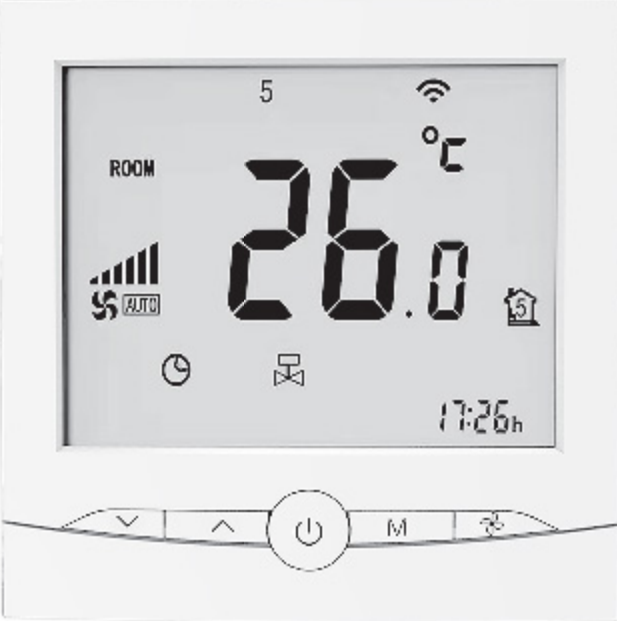

4.4 EHS-WK-E8101-2 (LORA)温控器


    4.4.1产品概述

        本智能温控器采用国际*先进的微电脑控制芯片和可搭载Lora无线自组网物联技术,外观时尚美观、内置多种节能控制策略,自动感知周围环境,自动调控中央空调风机盘管运行,保持室内恒温可选自动记录风柜或风机盘管各风速档运行时间及判断管道系统当前的冷热状态,可用于中央空调主机系统能耗分户分摊;用户操作简单,系统管控灵活方便,节能效果明显,广泛应用于各种中央空调系统末端风机盘管分户计量与节能控制。

        本产品采用标准86*86型墙壁式内嵌结构,暗盒或明盒安装,可直接替换普通温控或风机三速开关,无需开孔、开槽布线,便于安装以及房间整体的美观。液晶大字符显示可直观的观察室内温度和设备运行状态。

        本产品可具有多种网络控制和锁定使用的功能。锁定使用分为两种情况,一种是锁闭温控器即服务器远程通过网络锁闭温控器禁止使用中央空调,在接收到服务器解锁命令之前,使用者无法通过面板按键控制风机盘管运行;另一种是锁定温控器的设定温度,温控器按网络设定的温度运行而不受使用者通过温控器按键调节温度控制,直到服务器解锁。自动风速、节能模式、限温运行、定时关机、远程控制等多种控制策略让管理者灵活管控、轻松节能。

    4.4.2功能特点

        l可选计费功能:测量室内温度及各风速档运行时间,检测管道温度从而监视主机运行状态,优化空调系统能源配置,便于分户分摊计量

        l可选Lora无线双轨通讯,免布线安装,一键配置自动组网,安装调试更简单

        l通讯可带远程开关温控器、设定温度及温度调节范围,系统管控灵活

        l低功耗设计,内置多种节能策略,自动风速,节能模式设定,智能设计随时随地舒适节能

        l掉电记忆,上电自检,网络校时;可联网运行,也可脱机运行

        l可选同时集成浮点型或者调节型功能用户风柜控制及调节阀的温度调节控制,内外置传感自动切换控温逻辑
