一、系统概述

1.1远程抄表及预付费管理系统

系统是以计算机技术为核心，集成了电子技术、自动控制、信息采集与传输等技术的综合管理应用平台。其基本原理是通过能耗数据采集器采集每个计量设备的使用情况，通过RS485总线方式将采集到的数据传输到计算机中心系统，经过软件系统分析计算得出每个用户所消耗的能量和应该缴纳的费用。

1.2中央空调计费系统

系统是通过中央工作站运行的软件对数据进行管理，实现数据的自动采集，费用结算、欠费关断、数据分析、控制管理等功能。系统以用户使用空调的有效当重时间或热量为依据进行收费，实现“多用多出，少用少出”的收费模式，达到用户、管理部门的双赢。

能量计量型:

能量型计费系统通过测量流过用户端的冷水（或热水）温度和流量来计算用户所消耗的能量。在用户的进水管上安装一台冷热量表，在进回水管道上个安装一个温度传感器。通过计量流经的冷冻水（或热水）流量的大小（即流速与管道大小），以及进水、回水的温差来计量能量的损耗，上位机监控系统根据能量消耗进行计费。

时间计费型：

时间型计费系统是基于中央空调计算机监控系统的开发及应用，结合了监控系统的监测及控制优势，更大程度上满足用户对中央空调系统的节能需求；计算并监测，真正意义上实现业务管理的智能化。该系统的特点是按使用时间计费，能够实现实时监测，远程控制，节能预编程等。具有灵活性，易用性，安全性和丰富的报表功能，满足了现代业务管理的需求。该系统主要针对风机盘管计量点比较多的建筑物。

1.3多联机空调集中监控系统

系统会在每台室外机上加装一个电表，通过自身抄表系统采集室外机的消耗电量，与此同时，系统会通过空调自身的通讯总线，采集空调室内机的运行信息。系统根据空调每台室内机的运行信息，将该制冷系统的室外机消耗电量分摊给每台室内机，然后以用户为单位将电量进行统计，形成报表和使用明细。提供一种划分室内机分摊室外机耗电量的标准，并不是直接计量各个空调机的耗电量数值。为了有充分的收费依据，系统会统计用户的开、关机时间以及有效的累计运行时间（实际获得制冷制 热量的时间）。

二、设计原则

完整性：充分整合各个智能化子系统，形成完整、独立的节能管理系统；

参与性：根据不能使用情况，让实际用能者参与节能管理，提升管理效率；

可靠性：采用工业化主机设计，专机专用，提高系统可靠性和稳定性；

实用性：以实际应用为目标，充分根据管理人员情况进行人性化应用界面设计，提升可操作性和实用性；

网络化：充分利用互联网技术，分户计量设备作为网络节点，即可独立运行，也可网络化集中监控；

B/S结构：中心平台采用B/S结构，实现多管理用户同时登陆web监测、浏览系统运行情况。

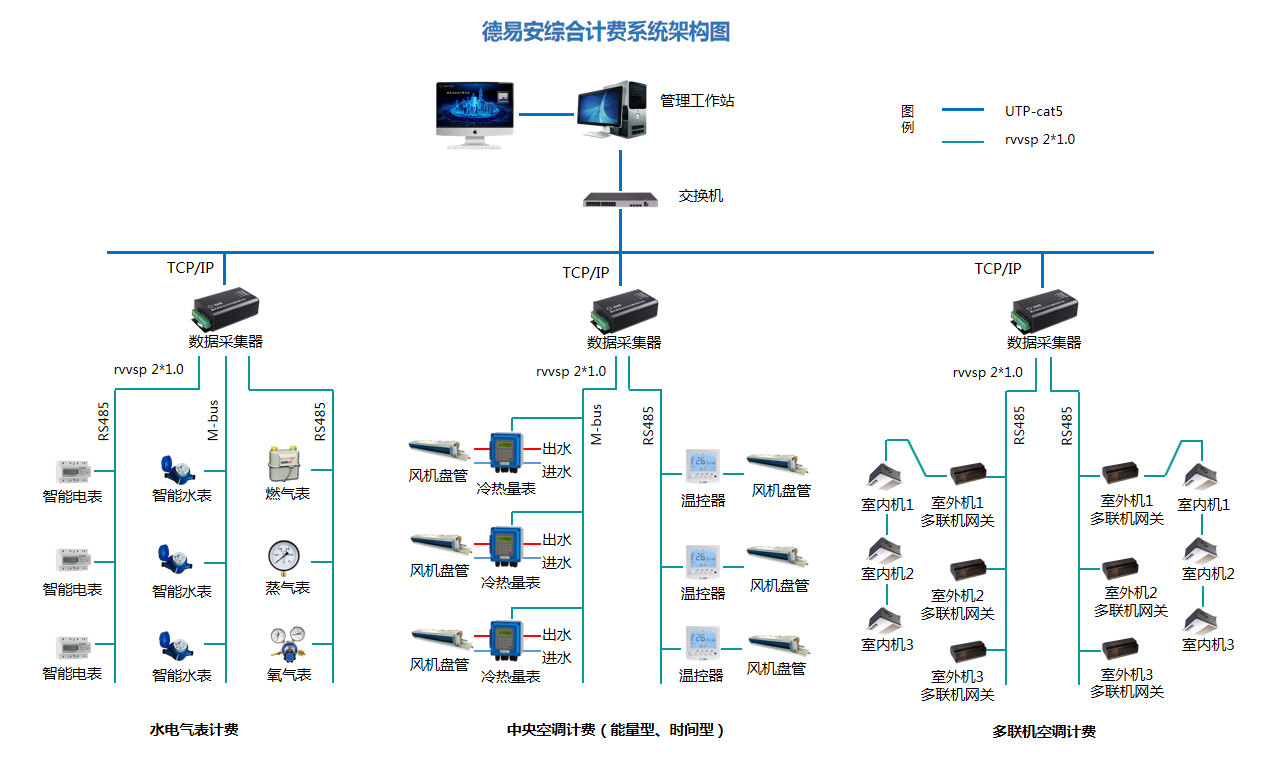

三、系统架构

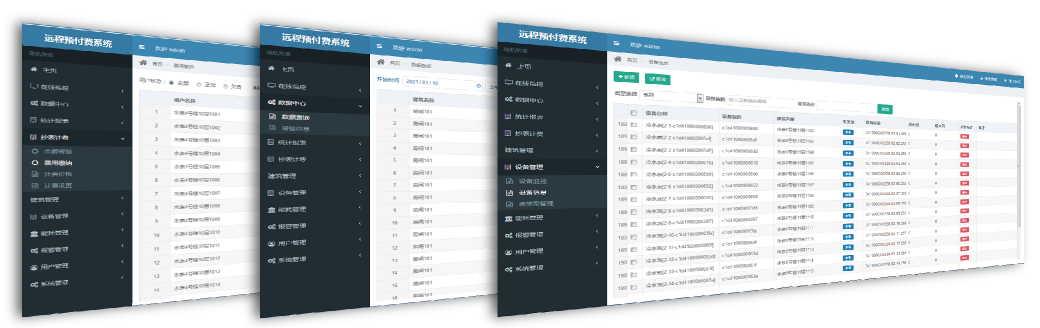

四、系统界面

五、主要产品介绍

5.1能耗数据采集器

DED-BA-E7101能耗数据采集器采用嵌入式系统设计，满足《国家机关办公建筑和大型公共建筑能耗监测系统技术导则》规定的技术条件，可以作为能耗仪表的信息采集和管理设备，直接连接能耗数据服务器，构成能耗监测系统。

5.1.1产品特点

l支持多个通讯协议：DL/T645-1997、DL/T645-2007、CJ/T188-2004、GB/T19582-2008等；

l总线支持丰富：支持RS485、M-Bus，LAN等网络接口；

l配置维护方便：可以使用LAN接口进行本地或远程配置；

l完全按照国家技术导则进行设计研发，支持数据加密，断点续传，已在国内多个项目广泛应用。

5.2温控器

DED-WK-E7303 中央空调温控器采用通讯协议进行联网控制，实现对空调末端优化节能管理。联网型温控器采用大屏液晶背光显示，内置优化标准控制逻辑，标准86盒安装尺寸。

适用于二管制风机盘管/四管制风机盘管/3+1管制风机盘管/二管制风机盘管+二管制地暖。

    5.2.1产品特点

l可实现各类基本风机盘管、地暖等设施自动控制及联网管理；

l标准大屏温控器联网显示；

l可根据实际需求定制不同系列产品，满足个性化需求。

5.3智能电表

计量功能：应具有监测三相电流及有功功率和计量三相有功电度功能。

通信接口：应具有数据远传功能，具有符合行业标准的物理接口。

通信协议：应采用标准开放协议或符合《多功能电能表通信规约》DL/T645中的有关规定。

计量精度：应不低于1.0级。

5.4智能水表

计量功能：应具有监测和计量累计流量功能。

通信接口：应具有数据远传功能，具有符合行业标准的物理接口M-BUS。

通信协议：应采用 CJ/T188-2004协议或相关行业标准协议。

计量精度：应不低于2.5级。

其他性能参数：应符合《封闭满管道中水流量的测量饮用冷水水表与热水水表》（GB/T778）的规定。
