一、系统概述

knx智能照明控制系统是一款基于互联网和智能化技术的照明控制系统，它可以通过电脑等设备进行远程控制，实现灯光的开关、调节亮度、色温等功能。同时，该系统还可以与其他智能家居设备进行联动，实现更加智能化的生活体验。

二、系统特点

1. 稳定性高：knx智能照明控制系统采用先进的软硬件技术，具有很高的稳定性和可靠性，可以长时间稳定运行。

2. 兼容性强：该系统可以兼容各种类型的灯具和控制设备，方便用户进行升级和扩展。

3. 操作简单：用户可以通过电脑等设备进行远程控制，操作简单方便。

4. 节能环保：knx智能照明控制系统可以通过智能调节灯光亮度、色温等参数，实现节能环保的目的。

三、系统功能

1. 远程控制：用户可以通过电脑等设备远程控制灯光的开关、调节亮度、色温等。

2. 定时控制：用户可以设置灯光的开关时间和亮度调节等参数，实现智能化的生活体验。

3. 场景模式：用户可以通过一个操作实现多个灯光的开关、调节等操作，方便快捷。

4. 联动其他设备：knx智能照明控制系统可以与其他智能家居设备进行联动，实现更加智能化的生活体验。

四、系统应用场景

1. 商业场所：如办公室、商场、酒店等，可以通过该系统实现智能化的照明管理，节约能源，提高工作效率。

2. 家庭用户：用户可以通过该系统实现远程控制家庭灯光的开关、调节等操作，提高生活便利性。同时，该系统还可以与其他智能家居设备进行联动，实现更加智能化的生活体验。

3. 工业应用：如车间、实验室等场所，可以通过该系统实现精确控制灯光强度和颜色，提高生产效率和质量。

五、系统优势

1. 节省能源：通过智能调节灯光亮度和色温等参数，实现节能环保的目的。

2. 提高效率：用户可以通过电脑等设备进行远程控制，方便快捷，提高工作效率。

3. 智能化程度高：可以实现与其他智能家居设备的联动，提供更加智能化和人性化的生活体验。

4. 维护成本低：该系统具有很高的稳定性和可靠性，可以长时间稳定运行，降低维护成本。

综上所述，knx智能照明控制系统是一款性能卓越、稳定性高、兼容性强、操作简单、节能环保的智能照明控制系统。它不仅可以应用于商业场所和家庭用户，还可以应用于工业应用等领域，具有很高的市场前景和发展潜力。

六、产品介绍

1. E1系列

1.1 4键智能控制面板-E1 EHS1204

1.1.1技术参数

总线电压：21-30 VDC，KNX总线取电

总线电流：≤12 mA

总线功率：≤ 360mW

1.1.2功能描述

（1）可用于开关照明、窗帘开合、投影幕布升降等，具有长按、短按和取反功能；

（2）可对调光设备进行控制，具有相对调光和绝对调光的功能输出；

（3）可进行8bit的场景控制，调用已设置好的场景功能；

（4）具有字体亮度调节功能，可根据场合不同选择不同的亮度；

1.2 8键智能控制面板-E1 EHS1208

1.2.1技术参数

总线电压：21-30 VDC，KNX总线取电

总线电流：≤12 mA

总线功率：≤ 360mW

1.2.2功能描述

（1）可用于开关照明、窗帘开合、投影幕布升降等，具有长按、短按和取反功能；

（2）可对调光设备进行控制，具有相对调光和绝对调光的功能输出；

（3）可进行8bit的场景控制，调用已设置好的场景功能；

（4）具有字体亮度调节功能，可根据场合不同选择不同的亮度；

2. 电源系列

2.1 KNX总线电源 EHS6402

2.1.1技术参数

输入电压：200-240VAC，50/60Hz

功率损耗：≤6W，效率75%

KNX/EIB输出： 30V DC +1/-2V,SELV，带电抗器

2.1.2功能描述

（1）满足KNX/EIB总线设备供电；

（2）输出短路、过流、过压保护,LED工作状态指示，可显示工作正常、过载、复位;

（3）LED1（ON）绿色指示正常工作，LED2(Reset)红色指示复位，LED3(I>Imax)红色指示输出过流、短路；

（4）有按钮可复位，复位至少要按下按钮 20s；

3. 20A开关模块系列

3.1 6路20A开关执行模块 EHS0420

3.1.1技术参数

总线电压：21-30 VDC，KNX总线取电

主要输出：4回路设计，每个回路250VAC（50/60Hz）, Max 20A(阻性负载)

静态电流：≤12mA

充电电流：≤20mA

静态功耗：≤360mW

充电功耗：≤600mW

3.1.2功能描述

（1）独立控制4个回路灯/负载；

（2）具有手动强切拨盘；

（3）继电器具有磁保持功能；

（4）延时开/关功能；

（5）计时关闭和循环开关功能；

（6）4路开关执行模块具有2路I/O干接点输入接口，可输入开关、窗帘、调光、场景、消防等控制指令；

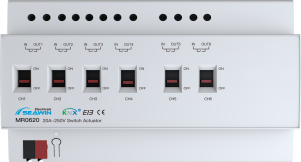

3.2 6路20A开关执行模块 EHS0620

3.2.1技术参数

总线电压：21-30 VDC，KNX总线取电

主要输出：6回路设计，每个回路250VAC（50/60Hz）, Max 20A(阻性负载)

静态电流：≤12mA

充电电流：≤20mA

静态功耗：≤360mW

充电功耗：≤600mW

3.2.2功能描述

（1）独立控制6个回路灯/负载；

（2）具有手动强切拨盘；

（3）继电器具有磁保持功能；

（4）延时开/关功能；

（5）计时关闭和循环开关功能；

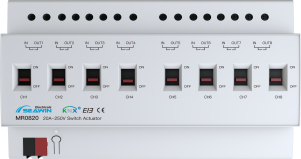

3.3 8路20A开关执行模块 EHS0820

3.3.1技术参数

总线电压：21-30 VDC，KNX总线取电

主要输出：8回路设计，每个回路250VAC（50/60Hz）, Max 20A(阻性负载)

静态电流：≤12mA

充电电流：≤20mA

静态功耗：≤360mW

充电功耗：≤600mW

3.3.2功能描述

（1）独立控制8个回路灯/负载；

（2）具有手动强切拨盘；

（3）继电器具有磁保持功能；

（4）延时开/关功能；

（5）计时关闭和循环开关功能；

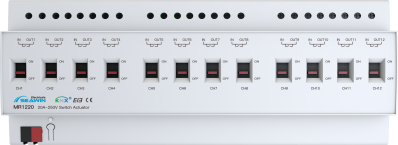

3.4 12路20A开关执行模块 EHS1220

3.4.1技术参数

总线电压：21-30 VDC，KNX总线取电

主要输出：12回路设计，每个回路250VAC（50/60Hz）, Max 20A(阻性负载)

静态电流：≤12mA

充电电流：≤20mA

静态功耗：≤360mW

充电功耗：≤600mW

3.4.2功能描述

（1）独立控制12个回路灯/负载；

（2）具有手动强切拨盘；

（3）继电器具有磁保持功能；

（4）延时开/关功能；

（5）计时关闭和循环开关功能；

4. 电源系列

4.1 KNX/IP 路由器  EHS0401

4.1.1技术参数

总线电压：21-30 VDC，KNX总线取电

辅助电压：24 V DC

总线电流：≤12mA

辅助电流：≤25mA

4.1.2功能描述

（1）遵循标准的KNXnet/IP协议，可作为KNX net/IP服务器提供标准的总线设备配置、管理、下载等功能；

（2）可作为KNX支线耦合器，过滤报文、降低总线负载的作用；

（3）可以作为KNX区域耦合器使用，起到过滤报文、降低总线负载的作用；

（4）可以作为多区域耦合器使用，扩展系统容量的作用；

（5）支持数据库VDX下载功能；

5. 智能照明系统集成控制软件 EHScontrol

5.1系统参数

支持Windows 10 64 位系统和 Windows 11 64 位系统平台操作，电脑图形化监控、监控、实时反馈，可设定不同管理权限

5.2功能描述

智能照明集成控制软件可对 KNX 总线中的开关执行器、调光执行器等设备回路工作状态进行监控，具有监控回路灯光、自定义场景、定时及逻辑运算等功能；可根据需要，灵活、方便地设定控制区域及操作管理权限。

（1）通过下位机部分网关通讯层组合方式与上位机进行通讯；

（2）支持 254 条支线、系统可容纳控制 64*254 个 KNX 总线设备元件；

（3）可对 KNX/EIB 总线中开关执行器、调光执行器等设备回路工作状态进行监控；

（4）具有监控回路灯光、自定义场景等功能；

（5）具有管理人员等级权限设定功能，可根据需要，灵活、方便的设定控制区域以及操作管理权限；
