冷热源群控系统
发布者:管理员  点更新时间:2022-12-28

1、系统概述

冷热源系统是整个中央空调系统的核心,它决定了中央空调系统能否保障*终用户的冷/热需求,也是项目机电设备投资的主要部分,更是建筑日常运行能源消耗的主要部分。冷热源系统中制冷/制热主机和冷热水泵的能耗可以占到中央空调系统能耗的50%以上,因此冷热源系统的优化设计是整个空调系统设计过程中至关重要的环节。

冷热源的运行状况不仅取决于冷热源设备的单体性能,与整个冷热源系统的运行控制调节方式密切相关。在用户密切重视运行成本,社会日益要求降耗减排的大趋势下,简单采用粗放型的人工管理措施已经越来越不适应用户的需求和社会的需要,采用以现代控制理论为核心,辅以先进电子技术的智能化群控系统,保证冷热源系统处于高效运行阶段,是目前*科学的解决方案。

冷热源智能群控系统的角度,是对冷热源设备群进行整合,以保证*高可能运行效率的前提下,降低了运行能耗,同时满足了客户便捷管理的需求。

对冷热源进行智能群控管理,对于现有建筑的节能改造有非常现实的意义。中央空调末端设备从根本上都是由冷热水盘管和风机设备组成,对这些设备进行的节能措施并不能(或很少)带来直接的能耗降低,而是通过冷冻/热水的需求变化,由冷热源系统实现*终的节能目标。



2、系统功能:
冷热源智能群控系统可以实现以下完整的监控功能:

(1)、冷、热负荷需求计算

 建筑空调实际所需冷负荷总量及各区冷、热负荷量。

(2)、冷水机组台数控制

根据建筑实际所需冷负荷量,自动调整冷水机组运行台数,达到*佳节能目的。增加或减少一台冷水机组时,冷冻水泵、冷却水泵和冷却塔风机相应的增加或减少。

(3)、冷水机组联锁控制

启动顺序:冷却塔的风机——冷却水的电动阀——冷却泵——冷冻水电动阀——冷冻水泵——冷水机组

停止:停机程序则相反。

(4)、冷却塔控制

根据冷却水供水温度及室外湿球温度的差值控制相应的冷却塔风机运行的台数。

(5)、冷冻水压差控制

根据供回水*不利点压差控制水泵频率,保证系统*不利点压差为一个稳定的值。

(6)、冷冻水差压旁通阀控制

根据流量控制旁通阀开度,以保证流经冷水机组的*小流量;

(7)、水泵保护控制

水泵启动后,压差感应开关检测水压状态,如故障则自动停机。水泵运行时如发生故障,备用泵自动投入运行。

(8)、机组定时启停控制

根据事先排定的工作及节假日作息时间表,定时启停机组;并自动统计机组、水泵、冷却塔的累计工作时间,提示定时维修。

(9)、机组运行参数

监测系统内各检测点的温度、压力、流量等参数,并自动显示,定时打印及故障报警。

(10)、过滤器

当过滤器两端压差达到设定报警压差时,发现报警,提示维护或更换.

(11)、联锁保护

冷却水泵与对应电动水阀之间应电气联锁;冷却塔电动水阀与冷却塔风机应连锁控制; 空调热水泵与电动水阀之间应电气连锁;

(12)、热系统监控

换热器一次水侧出入口温度;换热器二次水侧出入口温度;自动计算换热效率;根据二次侧温度调节一次侧电动阀开度等。

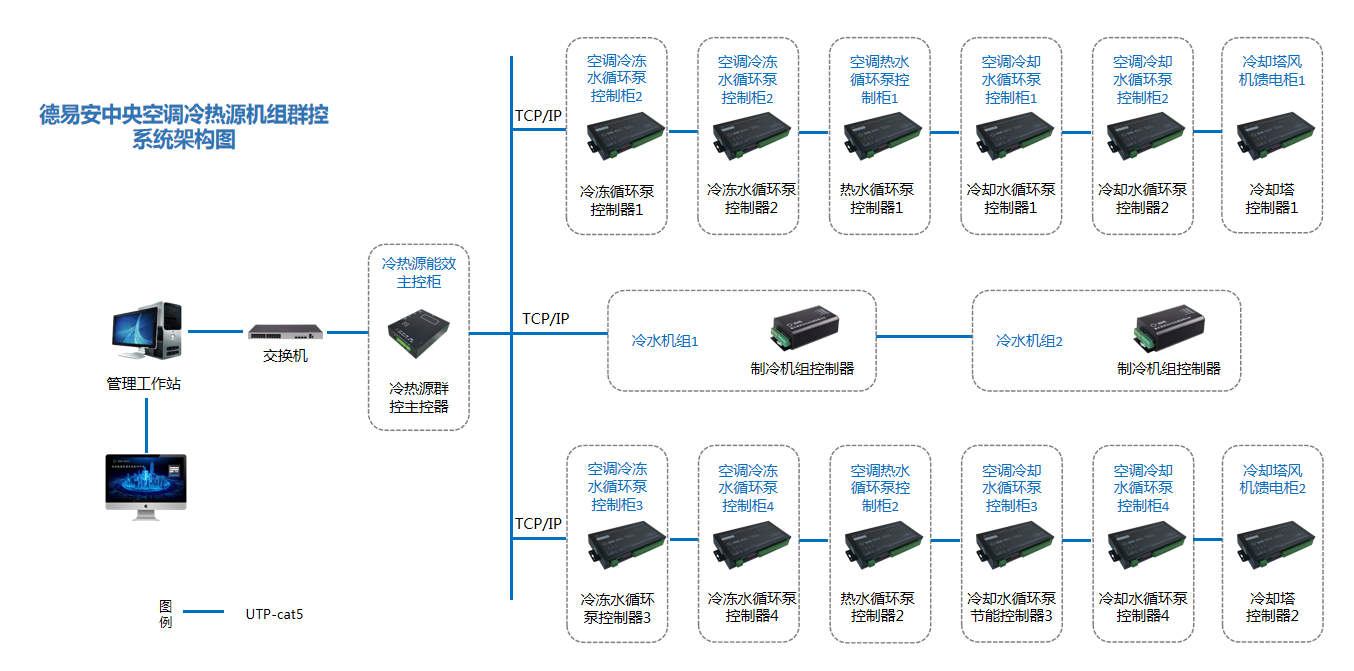

3、监控画面:
