一、前言

近年来，各种电气设备及家用电器的使用量大幅增加，相应的电气火灾事故也随之增加，电气火灾数量已经接近火灾总数的30%，位列各类火灾的首位。有火灾造成的损失已经给社会经济和人民生命财产造成了巨大的损失，电气火灾监控系统对预防电气火灾起到至关重要的作用。

二、产品介绍

EHS-XF-DQ3000电气火灾监控系统（简称系统）包含电气火灾监控设备、组合式电气火灾监控探测器。电气火灾监控系统能在电气线路或者电气设备的剩余电流/温度超过设定值时发出报警，提醒专业人员排除电气火灾隐患，实现电气火灾的早期预防。电气火灾监控系统包括EHS-XF-DQ3010电气火灾监控设备、EHS-XF-DQ3020系列组合式电气火灾监控探测器、EHS-XF-DQ3030组合式电气火灾监控探测器等产品组成。

三、设计的依据

中华人民共和国国家标准GB 14287.1-2014《电气火灾监控系统第1部分：电气火灾监控设备》

中华人民共和国国家标准GB 14287.2-2014《电气火灾监控系统 第2部分：剩余电流式电气火灾监控探测器》

中华人民共和国国家标准GB 14287.3-2014《电气火灾监控系统 第3部分：测温式电气火灾监控探测器》

中华人民共和国国家标准GB50116-2013《火灾自动报警系统设计规范》

中华人民共和国国家标准GB50016-2014《建筑设计防火规范》

中华人民共和国国家标准GB25506-2010《消防控制室通用技术要求》

四、使用场所

应根据建筑物性质和发生电气火灾危险性确定电气火灾监控系统保护对象。电气火灾监控系统设置应符合国家标准《建筑设计防火规范》中的相关要求。标准GB50016-2014《建筑设计防火规范》10.2.7规定：下列建筑或场所的非消防用电负荷宜设置电气火灾监控系统：

1）建筑高度大于50m的乙、丙类厂房和丙类仓库，室外消防用水量大于30L/s的厂房（仓库）；

2）一类高层民用建筑；

3）座位数超过1500个的电影院、剧场，座位数超过3000个的体育馆，任一层建筑面积大于3000m²的商店和展览建筑，省（市）级以上的广播电视、电信和财贸金融建筑，室外消防用水量大于25L/s的其他公共建筑；

4）国家级文物保护单位的重点砖木或木结构的古建筑。

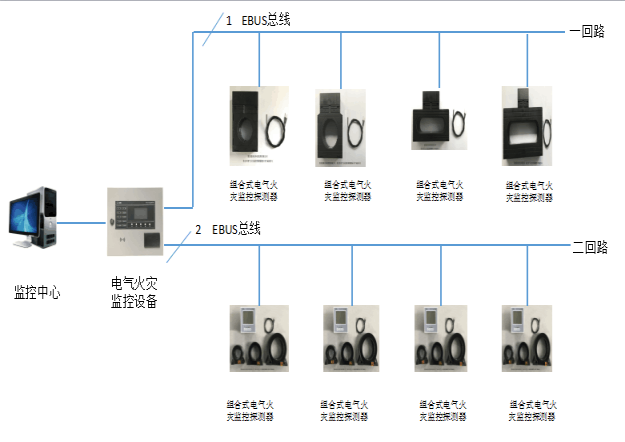

五、系统结构

六、主要产品

1、EHS-XF-DQ3010电气火灾监控设备

EHS-XF-DQ3010电气火灾监控设备（以下简称监控设备），采用EBUS总线制数据传输方式，接EHS-XF-DQ3020系列组合式电气火灾监控探测器和EHS-XF-DQ3030组合式电气火灾监控探测器组成电气火灾监控系统，适用于各类建筑及场所的电气火灾监控。

特点

1）信号线采用无极性设计，且具有短路保护功能，探测器采用信号总线供电，无需DC24V电线。

2）全中文触摸液晶显示，操作简单。

3）报警信息快速上传，时间小于10s。

4）具有剩余电流及温度报警功能，报警阈值可设定。

5）支持微型打印机，实时打印系统的报警信息、状态信息及记录信息。

6）具有局域联网功能，实现对报警、故障等信息的组网传输和操作。

7）具有信息传输功能，可将信息上报给图形显示装置。

8）备电采用智能电源管理，具有备电充放电管理、完善的保护功能。

2、EHS-XF-DQ3020-1组合式电气火灾监控探测器

EHS-XF-DQ3020-1 组合式电气火灾监控探测器（以下简称探测器）应用于电气火灾监控系统前端，完成剩余电流、温度的实时监测与报警，消除火灾隐患，保护生命财产安全；EBUS通讯总线，可以方便的与本公司具备EBUS总线接口的电气火灾监控设备组网监控。可进行剩余电流监控和温度监控的组合。

特点

1）无极性总线。

2）超低功耗。

3）探测器能够识别主回路的大电流冲击，有效防止冲击电流带来的误报警。

4）检测值与实际值误差小于5%。

5）探测器的电流报警阀值在300mA～1000mA范围内可设置。

3、EHS-XF-DQ3020-2组合式电气火灾监控探测器

EHS-XF-DQ3020-2组合式电气火灾监控探测器（以下简称探测器）应用于电气火灾监控系统前端，完成剩余电流、温度的实时监测与报警，消除火灾隐患，保护生命财产安全；EBUS通讯总线，可以方便的与本公司具备EBUS总线接口的电气火灾监控设备组网监控。可进行剩余电流监控和温度监控的组合。

特点

1）无极性总线。

2）超低功耗。

3）探测器能够识别主回路的大电流冲击，有效防止冲击电流带来的误报警。

4）检测值与实际值误差小于5%。

5）探测器的电流报警阀值在300mA～1000mA范围内可设置。

4、EHS-XF-DQ3020-3组合式电气火灾监控探测器

EHS-XF-DQ3020-3组合式电气火灾监控探测器（以下简称探测器）应用于电气火灾监控系统前端，完成剩余电流、温度的实时监测与报警，消除火灾隐患，保护生命财产安全；EBUS通讯总线，可以方便的与本公司具备EBUS总线接口的电气火灾监控设备组网监控。可进行剩余电流监控和温度监控的组合。

特点

1）无极性总线。

2）超低功耗。

3）探测器能够识别主回路的大电流冲击，有效防止冲击电流带来的误报警。

4）检测值与实际值误差小于5%。

5）探测器的电流报警阀值在300mA～1000mA范围内可设置。

5、EHS-XF-DQ3020-4组合式电气火灾监控探测器

EHS-XF-DQ3020-4组合式电气火灾监控探测器（以下简称探测器）应用于电气火灾监控系统前端，完成剩余电流、温度的实时监测与报警，消除火灾隐患，保护生命财产安全；EBUS通讯总线，可以方便的与本公司具备EBUS总线接口的电气火灾监控设备组网监控。可进行剩余电流监控和温度监控的组合。

特点

1）无极性总线。

2）超低功耗。

3）探测器能够识别主回路的大电流冲击，有效防止冲击电流带来的误报警。

4）检测值与实际值误差小于5%。

5）探测器的电流报警阀值在300mA～1000mA范围内可设置。

6、EHS-XF-DQ3030组合式电气火灾监控探测器

EHS-XF-DQ3030组合式电气火灾监控探测器（以下简称探测器）应用于电气火灾监控系统前端，完成剩余电流、温度的实时监测、报警与保护，进行声光报警及消防联动，消除电气火灾隐患。EBUS通讯总线，可以方便的与本公司具备EBUS总线接口的电气火灾监控设备组网监控。产品提供8路信号监控，可进行剩余电流监控和温度监控的组合。

特点

1）监控单元液晶显示，可进行测量及参数设置。

2）探测器和监控设备采用EBUS总线制连接方式，通讯稳定可靠，布线简便。

3）按需设定报警值，并具备声光报警功能。

4）小型化外形尺寸，适用于各类备电（箱）柜。

5）具备传感器短路、断路及通讯自动检测功能。

6）通道混用式设计：同一通道支持检测温度值、剩余电流值，可任意切换。
