一、系统简介

集中控制型消防应急照明和疏散指示系统是利用智能网络系统，将建筑内部的消防应急标志灯具和消防应急照明灯具组成一个智能网络系统，在火灾发生时，可根据火灾发生地点，经过系统内软件程序计算，以远离火源为原则自动生成疏散路径，迅速智能的为建筑内不同地点的人群指示*佳的逃生路线，*大程度的避免伤亡，是现今公共建筑领域应急逃生疏散*先进的系统之一。

二、系列的特点与组成

1、集中控制型消防应急照明和疏散指示系统是由应急照明控制器、应急照明集中电源、集中控制型消防应急标志灯、集中控制型消防应急照明灯组成。

2、本系统执行标准：GB17945-2010标准。

3、本系统内消防应急灯具均带有独立地址码并自带传感器，能够保证其唯一可识别及可控性，能够满足日常管理及火灾发生时应急疏散的不同控制要求。

4、本系统采用集中电源集中供电，灯具内不含蓄电池，大大减少了日常维护工作量，有效的降低了维护成本。

5、本系统所有灯具均采用高亮度LED光源，能够满足不同建筑环境下国标对灯具照度的要求。

6、本系统可采用“干结点、RS232接口、Modbus协议”等多种形式与其他系统联动。

三、系统基本功能

1、日常管理开/关程序采用二次编程方法由业主自定。

2、监控主站系统自动对下层设备灯具进行实时监控，发生故障时可发出声光报警，声故障可手动消除，光故障必须排除故障后解除。

3、强迫点灯，火灾信号输入，全系统灯具均归入强迫点亮状态。

4、紧急疏散程序方案可编辑，需要时可统一根据火灾信号对标志灯进行编程，对危险局域的楼梯出口灯关闭，指向危险区域的应急标志灯箭头调整。灯具具有频闪功能，吸引人们视觉注意，引导人们安全快速的逃离危险区域。

5、系统维持主电工作48小时后每隔30天能自动由主电工作状态转入应急工作状态，然后自动恢复到主电工作状态；备电持续时间30s-120s。由此保证在火灾发生前系统及每一个灯具均是处于完好状态；系统持续主电工作每隔一年能自动由主电工作状态转入应急工作并持续至放电终止，然后自动恢复到主电工作状态；且不小于30分钟。由此保证在火灾发生前系统及每一个灯具均处于良好的状态。

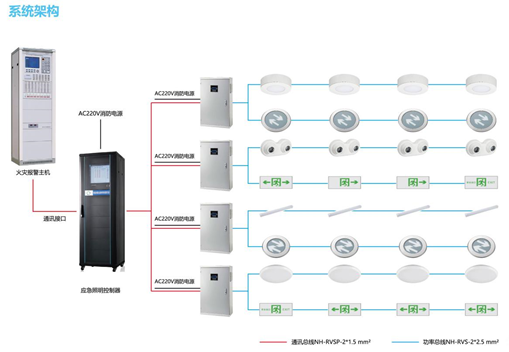

四、系统架构

五、应急照明控制器

      EA-C-G3001                EA-C-G3002                  EA-C-G3003

性能特征

◎ 显示建筑电子地图         ◎ 设备可视化、状态查询、故障报警

◎ 智能疏散算法                ◎ 图形编程功能

◎ 离线模拟测试                ◎ 系统自检功能：月检和年检

◎ 两种联动方式：火灾报警协议和联动信号

◎ 设备应急支持手动和自动方式

◎ 设备显示位置与安装位置对应

六、应急照明集中电源

EA-D-1KVA-3101                EA-D-0.6KVA-3102

EA-D-0.3KVA-3103             EA-D-0.5KVA-3104

性能特征

◎ 工作状态上报                        ◎ 远程控制应急

◎ 智能充电功能                        ◎ 充放电、欠压

◎ 具有输出过流、过载报警       ◎ 应急转换时间≤0.01s

◎ 市电检测和消防联动功能       ◎ A型应急照明集中电源

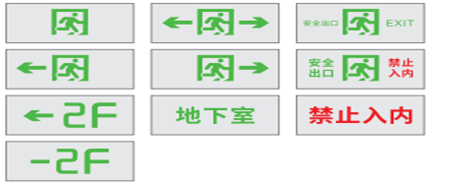

七、集中控制型消防应急标志灯

此类标志灯只适用于集中电源型的系统，灯具内无独立的电池，在应急状态时由应急照明集中电源（EPS）供电，灯具的所有工作状态显示在应急照明控制器上，并可在控制器上控制标志灯的各种功能。

性能特征

◎ 超薄设计，超低功耗                                          ◎ 工作状态上报

◎ 远程指令控制，频闪、亮灯、灭灯及语音功能     ◎ LED 故障检测

吊装

EA-BLJC-2LREII1W-3301D

产品型号 ：EA-BLJC-2LREII1W-3301D

外形尺寸 ：352mm×138mm×7mm

安装方式 ：吊装                                        工作电压 ：DC24V/DC36V

防护等级 ：IP30                                        外壳材质 ：不锈钢

额定功率 ：1W                                          应急时间 ：≥90min

产品类型

壁挂/嵌入

EA-BLJC-1LREII0.5W-3306B

产品型号 ：EA-BLJC-1LREII0.5W-3306B

外形尺寸 ：352mm×138mm×7mm

安装方式 ：壁挂 /嵌入                                   工作电压 ：DC24V/DC36V

防护等级 ：IP30                                            外壳材质 ：不锈钢

额定功率 ：0.5W                                           应急时间 ：≥90min

产品类型

性能特征

◎ 耐腐蚀外壳，IP67 防护等级                        ◎ LED 故障检测

◎ 远程指令控制，频闪、亮灯、灭灯功能        ◎ 工作状态上报

地埋灯

EA-BLJC-1LREⅠ1W-3310D /EA-BLJC-1LREⅠ1W-3320D

产品型号 ： EA-BLJC-2LREII1W-3301D/EA-BLJC-1LREⅠ1W-3320D

外形尺寸 ：Ø170mm×23mm/Ø245mm×23mm

安装方式 ：壁挂               工作电压 ：DC24V/DC36V

防护等级 ：IP67               外壳材质 ：钢化玻璃

额定功率 ：1W                应急时间 ：≥90min

产品类型

双向、单向

八、集中控制型消防应急照明灯

性能特征

◎ 拥有独立通讯地址，通讯地址为出厂设定，唯一地址

◎ 可远程指令控制，亮灯、灭灯

◎ 具有LED开路、短路保护             ◎ 具有磁吸上报功能

◎ 通讯状态指示功能                       ◎ 高亮、低功耗L

荧光灯

EA-ZFJC-E18W-3518 /EA-ZFJC-E10W-3510

安装方式 ：吸顶/吊装                  工作电压 ：DC24V/36V

防护等级 ：IP65                          外壳材质 ：塑料

额定功率 ：18W/10W                 应急时间 ：≥90min

产品特性

LED应急照明支架灯（塑料），常用于地下室、停车场等场所，应急情况下，灯具强制点亮达到应急照明的作用。

吸顶灯

EA-ZFJC-E12W-3512

产品型号 ： EA-ZFJC-E12W-3512

外形尺寸 ：Ø280mm×H65mm

安装方式 ：吸顶                工作电压 ：DC24V/DC36V

防护等级 ：IP30                外壳材质 ：金属+塑料

额定功率 ：12W                应急时间 ：≥90min

产品特性

吸顶应急照明灯，适用于楼梯间，平时通过感应功能兼备日常照明，应急情况下，灯具强制点亮达到应急照明的作用。

吸顶灯

EA-ZFJC-E8W-3508

产品型号 ：EA-ZFJC-E8W-3508

外形尺寸 ：Ø280mm×H82mm

安装方式 ：吸顶           工作电压 ：DC24V/DC36V

防护等级 ：IP30           外壳材质 ：金属+塑料

额定功率 ：8W             应急时间 ：≥90min

吸顶灯

EA-ZFJC-E6W-3506

产品型号 ： EA-ZFJC-E6W-3506

外形尺寸 ：Ø120mm×H35mm

安装方式 ：嵌入式/吸顶           工作电压 ：DC24V/DC36V

防护等级 ：IP65                       外壳材质 ：塑料

额定功率 ：6W                        应急时间 ：≥90min

产品特性

这种灯型具有嵌顶/吸顶等多种安装方式，实现了一灯多用。更好的与屋顶及整体建筑装修环境融为一体。

嵌入式

EA-ZFJC-E3W-3503

产品型号 ：EA-ZFJC-E3W-3503

外形尺寸 ：Ø100mm×H60mm

安装方式 ：嵌入式/吸顶          工作电压 ：DC24V/DC36V

防护等级 ：IP65                     外壳材质 ：塑料

额定功率 ：3W                       应急时间 ：≥90min

产品特性

这种灯型完美的将身形隐藏在天花板内，给人一种美观的景象。

壁挂灯

EA-ZFJC-B15W-3515B

产品型号 ：EA-ZFJC-B15W-3515B

外形尺寸 ：Ø210mm×55mm

安装方式 ：明装吸顶/壁挂      工作电压 ：DC24V/DC36V

防护等级 ：IP65                     外壳材质 ：塑料

额定功率 ：15W                     应急时间 ：≥90min

产品特性

可内置微波感应开关，可编程控制，可定时开关灯，应急强制点亮。

壁挂灯

EA-ZFJC-B8W-3508B

产品型号 ：EA-ZFJC-B8W-3508B

外形尺寸 ：L225mm×W55mm×H100mm

安装方式 ：明装吸顶/壁挂      工作电压 ：DC24V/DC36V

防护等级 ：IP65                     外壳材质 ：塑料

额定功率 ：8W                       应急时间 ：≥90min

产品特性

可内置微波感应开关，可编程控制，可定时开关灯，应急强制点亮。

壁挂灯

EA-ZFJC-E6W-3506B

产品特性

吸顶应急照明灯，适用于楼梯间，平时通过感应功能兼备日常照明，应急情况下，灯具强制点亮达到应急照明的作用。

产品型号 ：EA-ZFJC-E6W-3506B

外形尺寸 ：253mm×122mm×58mm

安装方式 ：壁挂              工作电压 ：DC24V/DC36V

防护等级 ：IP30              外壳材质 ：塑料

额定功率 ：6W                应急时间 ：≥90min

产品特性

壁挂应急照明灯（简称:蛇眼灯），外形酷似眼睛，应急情况下，灯具强制点亮达到应急照明的作用。

壁挂灯

EA-ZFJC-E3W-3503B

产品型号 ：EA-ZFJC-E3W-3503B

外形尺寸 ：250mm×235mm×38mm

安装方式 ：壁挂              工作电压 ：DC24V/DC36V

防护等级 ：IP30              外壳材质 ：金属+塑料

额定功率 ：3W                应急时间 ：≥90min

产品特性

壁挂应急照明灯（简称:双头灯），适用于楼梯间或走廊，应急情况下，灯具强制点亮达到应急照明的作用

九、集中控制型防爆灯具

此类灯具大多数用于厂房，柴油机房，工业用房等。

防爆标志灯

EA-ZFJC-1LREII1W-3307F

产品型号 ：EA-ZFJC-1LREII1W-3307F

外形尺寸 ：355mm×165mm×73mm

安装方式 ：壁挂              工作电压 ：DC24V/DC36V

防护等级 ：IP65              外壳材质 ：不锈钢+压铸铝

额定功率 ：1W                应急时间 ：≥90min

性能特征

◎ 远程指令控制，频闪、亮灯、灭灯

◎ 防水、防尘、防爆

防爆照明灯

EA-ZFJC-E3W-3503F

产品型号 ：EA-ZFJC-E3W-3503F

外形尺寸 ：252mm×235mm×75mm

安装方式 ：壁挂              工作电压 ：DC24V/DC36V

防护等级 ：IP65              外壳材质 ：金属+塑料

额定功率 ：3W                应急时间 ：≥90min

性能特征

◎ 远程指令控制，频闪、亮灯、灭灯

◎ 防水、防尘、防爆

产品特性

壁挂应急照明灯，适用于厂房、工业用房等，应急情况下，灯具强制点亮达到应急照明的作用。

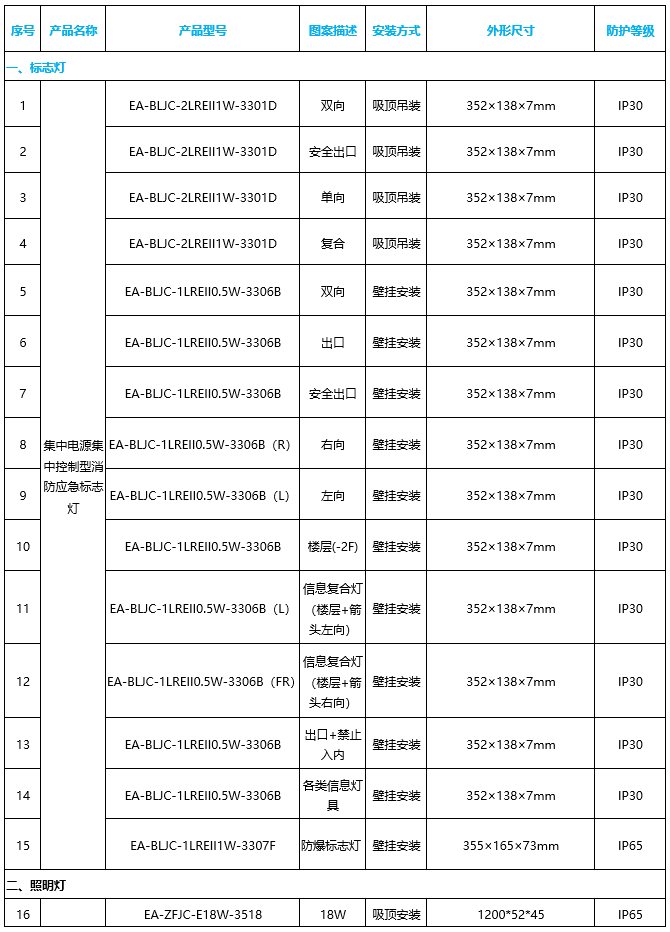

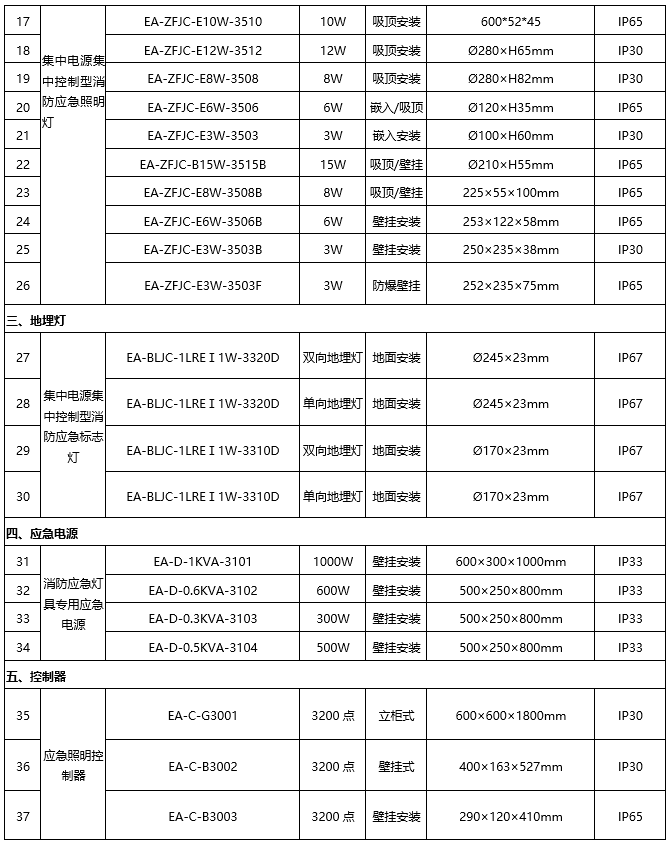

十、产品型号速查表
